COMO RESETEAR LAS LUCES DE SERVICIO DEL KAWASAKI KVF 360

Aquí ponemos todos nuestros bricos que les hacemos a nuestras maquinas.
Responder
Mensaje
Autor
Avatar de Usuario
JAIMOTO
Mensajes: 2056
Registrado: 01 Feb 2010 21:10
Ubicación: Sant andreu de la Barca-Santa Maria de Merles
Contactar:

COMO RESETEAR LAS LUCES DE SERVICIO DEL KAWASAKI KVF 360

#1 Mensaje por JAIMOTO » 07 Oct 2011 12:55

Imagen

Este pedazo de ATV, muy vendido en EEUU y Canadá y menos conocido en España, donde siempre buscamos burro grande, ande o no ande, es un ATV completo, suficientemente potente para su cilindrada y peso y ideal como compañero de caza, trabajo y ocio.
Tiene el mismo chasis que el KAWASAKI Prairie 650, y comparte buena parte de sus elementos eléctricos y de la parte ciclo, lo cual es una garantía de durabilidad y resistencia a la fatiga de sus elementos.

Imagen

Las luces de servicio o Check Belt, es un sistema del que dispone este ATV y que comparte con su hermano mayor, que enciende unas luces de peligro en el cuadro de relojes para indicar que se debe pasar sin falta por el taller al haberse detectado una anomalía.
Esta puede estar causada por el mal estado de la correa de transmisión, por problemas de motor, de la transmisión 4x4 o eléctricos. El sistema enciende la luz de alerta y permite continuar. Pero si detecta nuevamente el problema, corta el encendido impidiendo circular.

Lo malo, es que eso puede ocurrir en medio de una excursión o ruta, con lo que nos quedaremos tirados sin más remedio. Para eso, y bajo la responsabilidad del dueño del ATV, se puede “resetear” en sistema, permitiendo circular de nuevo, o solucionar el problema en ruta.

No es difícil cambiar la correa, por ejemplo, pero una vez cambiada el ATV seguiría bloqueado si no aplicáramos el reset.

PROCEDIMIENTO

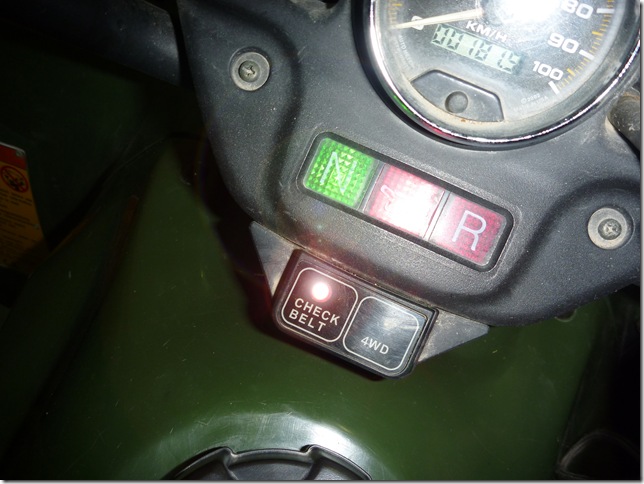

Algún problema tenemos si se nos enciende la lucecita “Check Belt” como en la foto de abajo. Si creemos haberlo solucionado pero el ATV no funciona bien por culpa del corte de encendido, deberemos resetear la unidad.

Imagen

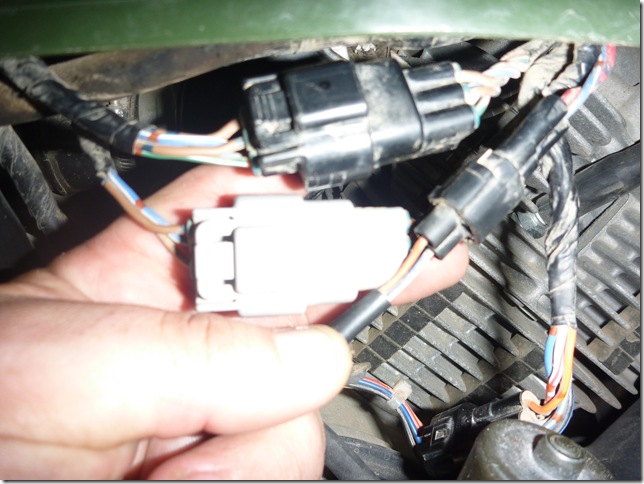

En la parte derecha del ATV, debajo del depósito, podemos encontrar estos conectores. En modelos más nuevos del 360 y del 650, pueden estar debajo del asiento, cerca del alojamiento de la batería. Son fáciles de reconocer, porque uno es gris y el otro negro, pero son idénticos. En la misma zona, debemos encontrar otra conexión de solo dos cables. La que se ve en la foto

Imagen

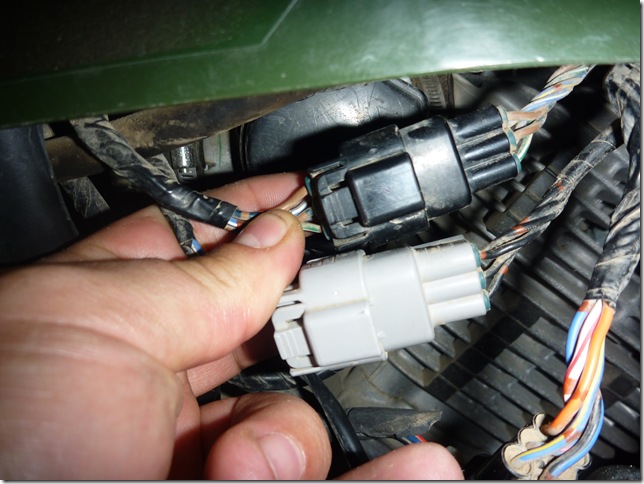

Seguidamente, desconectamos los conectores iguales, y reconectamos el Gris en el Negro y el Negro en el Gris, cruzándolos.

Imagen

Imagen

Deben quedar así.

Imagen

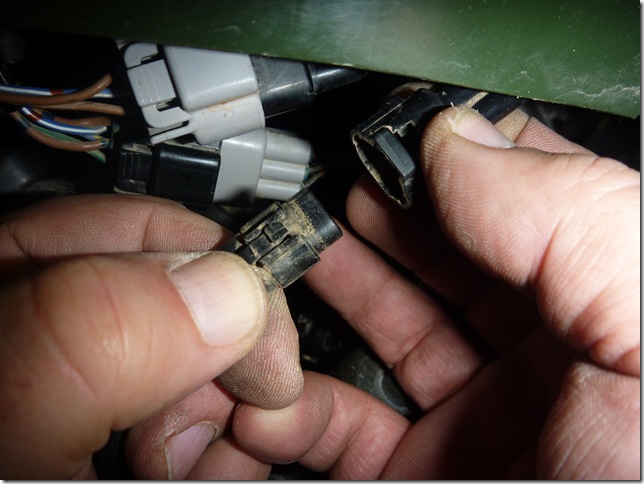

En el siguiente paso desconectamos el conector negro de solo dos cables y procedemos a girar la llave de contacto, esperando unos 20-30 segundos (IMPORTANTE) a que el ATV haga el chequeo inicial.

Imagen

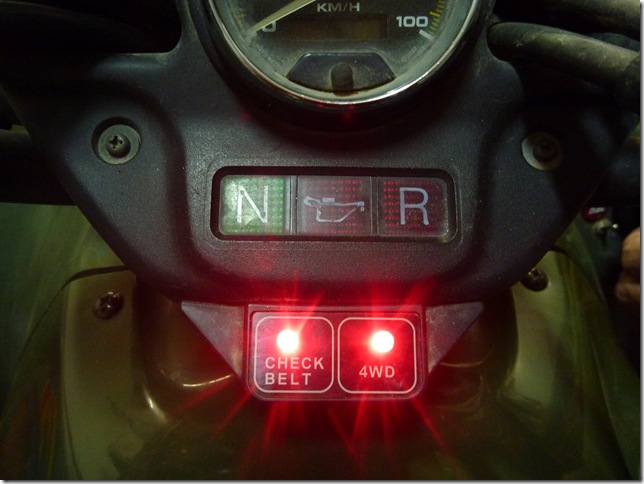

Las luces no se apagan aún. No pasa nada. Es lo normal.

Imagen

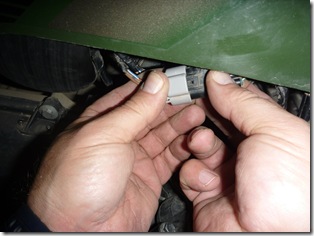

Apagamos el contacto y reconectamos de nuevo las tres conexiones en su forma original. Recogemos los cables para que no sobresalgan y queden protegidos del exterior y del contacto con el cilindro del motor.

Imagen

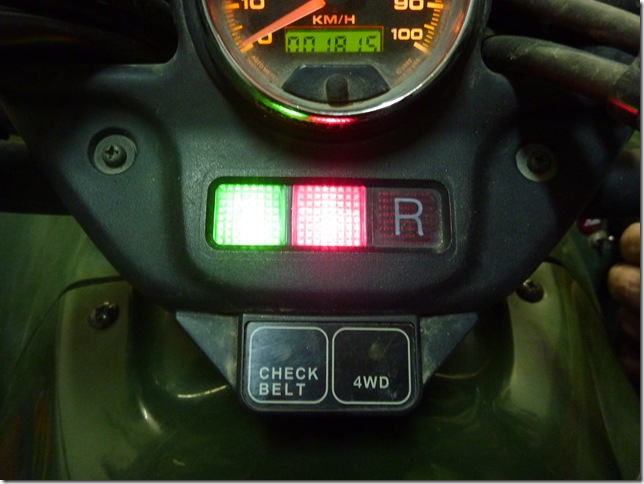

De nuevo damos el contacto y como por arte de magia, ya no se encienden las lucecitas malditas y el ATV vuelve a acelerar normal sin cortes de encendido.

Imagen

Ojo. No lo hemos reparado, solo trampeado para poder llegar hasta casa o al mecánico. No abusar o podemos pagarlo caro. Si se encienden es porque hay un mal funcionamiento que puede comprometer la mecánica sériamente

Espero que os ayude. ¡Un saludo!!!!!!
Una multa es un impuesto por hacer las cosas mal. Un impuesto es una multa por hacer las cosas bien.

Avatar de Usuario
TONINOTERUEL
Colaboro en el mantenimiento del foro.
Mensajes: 6762
Registrado: 17 Abr 2010 17:48
Ubicación: TERUEL
Contactar:

Re: COMO RESETEAR LAS LUCES DE SERVICIO DEL KAWASAKI KVF 360

#2 Mensaje por TONINOTERUEL » 09 Oct 2011 22:43

Seguro q a algun compañero le ha servido esta explicacion.

Saludos!!!
