COMO CAMBIAR LOS FRENOS DELANTEROS A UN QUAD LTZ 400

#1 Mensaje por JAIMOTO » 07 Oct 2011 12:44

Un elemento tan importante en nuestro vehículo como es la frenada no se debe descuidar. Por llevar mal los frenos, podemos sufrir un percance serio que acabe con nuestros huesos en el hospital y nuestro amigo estampado al fondo de un barranco… Por lo que valen las pastillas y lo sencillo que es cambiarlas, no vale la pena apurarlas.

Veamos qué pasos debemos seguir para poder disfrutar de una buena frenada. Supongamos que el líquido de freno está en buenas condiciones. Si no fuera así y la frenada fuera esponjosa o nula pero las pastillas estuvieran bien, habría que cambiarlo. Pero eso es en otro brico.

En primer lugar, deberemos conseguir unas pastillas de freno de alguna marca reconocida que sirvan para nuestro vehículo. En el caso del LTZ 400, tanto las delanteras como las traseras son idénticas, lo que ayuda a no equivocarse al pedirlas.

Imagen

El siguiente paso es aflojar las tuercas de las ruedas para poder acceder cómodamente a las pastillas.
Personalmente, la operación de cambio de pastillas de freno me es más fácil realizarla con el quad de pie. Así puedo trabajar con muchísima más comodidad.

Imagen

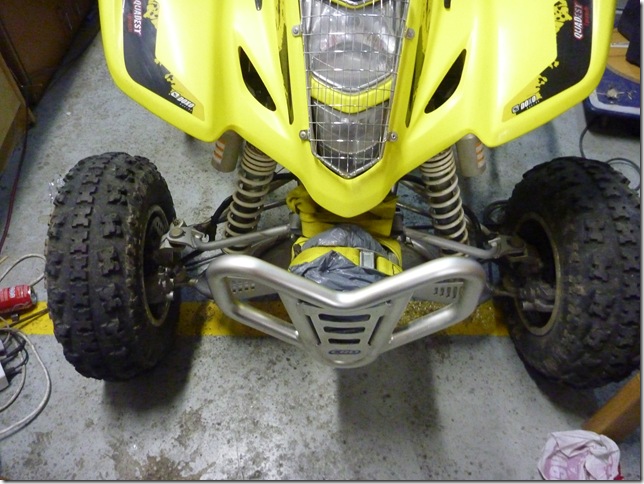

Una vez aflojadas las tuercas, sin sacar los neumáticos, ponemos el quad de pie y seguidamente quitamos las ruedas.

Imagen

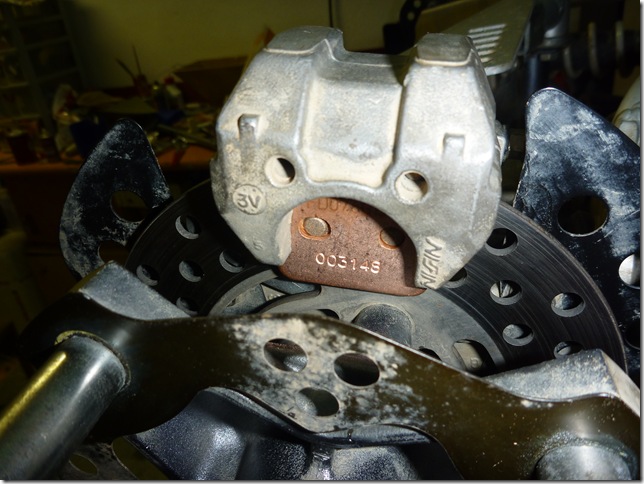

Ahora ya podemos acceder a las pinzas de freno. Mediante una llave Allen aflojamos los tornillos que fijan la pinza al buje.

Imagen

Imagen

Ahora es el momento de introducir una palanca (destornillador grande, barra estrecha de hierro, etc..) entre las dos pastillas para devolver el bombín a su posición más interior. Sino, las nuevas pastillas no entrarían, ya que el bombín queda regulado a la posición de las pastillas desgastadas. Si hiciéramos la operación con las pastillas nuevas, las podríamos marcar y echar a perder. Mejor con las viejas, ya que son para tirar.

Cuando el bombín haya retrocedido al máximo, procedemos a extraer los pasadores que fijan las pastillas a la pinza y por las que estas corren libremente. Al hacerlo, las pastillas viejas caerán de su alojamiento empujadas por un resorte de chapa que hay en la pinza que las obliga hacia abajo. Cuidado no perder esa chapita.

Imagen

Suelen acumular polvo, oxido y porquería, con lo que no está de más darle una pequeña lijada muy suave con papel esmeril de grano muy fino.

Imagen

Posteriormente, un poco de aceite ayuda a que no se oxide tan rápido y que las nuevas pinzas trabajen mejor hasta que se ajusten perfectamente en su nuevo alojamiento

Imagen

Ya solo queda seguir los pasos a la inversa. Colocar las pastillas en su alojamiento. Enroscar los pasadores (vigilar que esté montada la chapita empujadora), encajar el disco entre las nuevas pastillas y fijar con fuerza los tornillos de la pinza al buje.

Imagen

Sin tocar la maneta de freno, procedemos a repetir la operación en la otra pinza de freno.

Imagen

Una vez acabados todos los pasos, montar las ruedas y apretar con la mano todas sus tuercas. Una vez en el suelo, apretar a conciencia todas las tuercas en cruz. O sea, primero la tuerca que esté más arriba, luego la de abajo. Después la de la izquierda y por último la de la derecha. Con ello conseguimos el centrado perfecto de la llanta en el buje.

Imagen

Por último, y antes de ponernos en marcha, debemos manchar varias veces con la maneta de freno, hasta que los bombines recuperen su posición y la maneta su dureza normal. Recordar no abusar de la frenada durante unos Km, ya que las pastillas están en rodaje, ajustándose a las irregularidades y surcos del disco de freno.
Una multa es un impuesto por hacer las cosas mal. Un impuesto es una multa por hacer las cosas bien.

Avatar de Usuario
TONINOTERUEL
Colaboro en el mantenimiento del foro.
Mensajes: 6762
Registrado: 17 Abr 2010 17:48
Ubicación: TERUEL
Contactar:

Re: COMO CAMBIAR LOS FRENOS DELANTEROS A UN QUAD LTZ 400

#2 Mensaje por TONINOTERUEL » 09 Oct 2011 22:45

Buen brico!!! aunq yo esas cosas tan delicadas creo q se las dejaria al mecanico no m fio de mi gran inexperiencia en mecánica.

Avatar de Usuario
chisss
Colaboro en el mantenimiento del foro.
Mensajes: 4060
Registrado: 29 Abr 2010 17:00
Ubicación: Piera, Barcelona.
Contactar:

Re: COMO CAMBIAR LOS FRENOS DELANTEROS A UN QUAD LTZ 400

#3 Mensaje por chisss » 09 Oct 2011 23:37

TONINOTERUEL escribió:Buen brico!!! aunq yo esas cosas tan delicadas creo q se las dejaria al mecanico no m fio de mi gran inexperiencia en mecánica.
pues yo creo qoe si le meteria mano!! :banana: :banana: :banana: de hecho yo creo que no me quedara mucho para cambiarlas
Imagen
Equipo de Rutas en Atv. Ayuda en el foro: chisss@rutas-en-atv.es
CONDUCE CON CUIDADO!! EL MONTE ES DE TODOS

Avatar de Usuario
SUSU
Colaboro en el mantenimiento del foro.
Mensajes: 31354
Registrado: 30 Ene 2010 18:46
Ubicación: Sant Boi de Llobregat, Barcelona.
Contactar:

Re: COMO CAMBIAR LOS FRENOS DELANTEROS A UN QUAD LTZ 400

#4 Mensaje por SUSU » 09 Oct 2011 23:46

que si TONINO que son dos tornillos :pesas:
Equipo de Rutas en Atv. Ayuda en el foro: SUSU@rutas-en-atv.es
Imagen

Avatar de Usuario
TONINOTERUEL
Colaboro en el mantenimiento del foro.
Mensajes: 6762
Registrado: 17 Abr 2010 17:48
Ubicación: TERUEL
Contactar:

Re: COMO CAMBIAR LOS FRENOS DELANTEROS A UN QUAD LTZ 400

#5 Mensaje por TONINOTERUEL » 09 Oct 2011 23:55

Nose yo eh!!! q eso es una parte fundamental del ATV y m da miedo hacerlo mal pero bueno cuando llegue el dia de cambiarlas os lo dire jeje!!

Saludos!!

Avatar de Usuario
hurco
Mensajes: 492
Registrado: 01 Sep 2010 17:28
Ubicación: Alquerias del niño perdido (CASTELLON )
Contactar:

Re: COMO CAMBIAR LOS FRENOS DELANTEROS A UN QUAD LTZ 400

#6 Mensaje por hurco » 12 Oct 2011 19:43

Tonino lo hubieras dicho con mas tiempo casi te lo podria mirar yo ya que lo tengo en mi garaje. Nos quedan dos semanas y arrancamos temporada. :banana: :banana:

Avatar de Usuario
TONINOTERUEL
Colaboro en el mantenimiento del foro.
Mensajes: 6762
Registrado: 17 Abr 2010 17:48
Ubicación: TERUEL
Contactar:

Re: COMO CAMBIAR LOS FRENOS DELANTEROS A UN QUAD LTZ 400

#7 Mensaje por TONINOTERUEL » 12 Oct 2011 21:03

hurco escribió:Tonino lo hubieras dicho con mas tiempo casi te lo podria mirar yo ya que lo tengo en mi garaje. Nos quedan dos semanas y arrancamos temporada. :banana: :banana:
Nada tranquilo creo q aun estan bien asi q no problema ;) ;)

Dos semanas y damos por empezada la nueva temporada jeje!!!

Saludos!!!!

Avatar de Usuario
SUSU
Colaboro en el mantenimiento del foro.
Mensajes: 31354
Registrado: 30 Ene 2010 18:46
Ubicación: Sant Boi de Llobregat, Barcelona.
Contactar:

Re: COMO CAMBIAR LOS FRENOS DELANTEROS A UN QUAD LTZ 400

#8 Mensaje por SUSU » 12 Oct 2011 22:37

a ver si es verdad hurco y TONINO y os poneis en ruta que ya os pareceis ami, el atv momia :lol:
Equipo de Rutas en Atv. Ayuda en el foro: SUSU@rutas-en-atv.es
Imagen

Avatar de Usuario
TONINOTERUEL
Colaboro en el mantenimiento del foro.
Mensajes: 6762
Registrado: 17 Abr 2010 17:48
Ubicación: TERUEL
Contactar:

Re: COMO CAMBIAR LOS FRENOS DELANTEROS A UN QUAD LTZ 400

#9 Mensaje por TONINOTERUEL » 12 Oct 2011 22:45

SUSU escribió:a ver si es verdad hurco y TONINO y os poneis en ruta que ya os pareceis ami, el atv momia :lol:
jajajajja!!!! ya ves tio pero despues de la ruta de las 5 cimas teniamos las maquinas de baja :fever: :fever:

Pero igual el dia 22..... :silbando: :silbando: :silbando: :silbando: :silbando: :lol: :lol: :lol:

Saludos!!!

Avatar de Usuario
hurco
Mensajes: 492
Registrado: 01 Sep 2010 17:28
Ubicación: Alquerias del niño perdido (CASTELLON )
Contactar:

Re: COMO CAMBIAR LOS FRENOS DELANTEROS A UN QUAD LTZ 400

#10 Mensaje por hurco » 14 Oct 2011 20:14

susu las desmomifaremos en ruta y algun vadeo para quitarle las telarañas. :thumbup: :thumbup:
